جدول اشتال نبشی بال مساوی و نامساوی+(فرمول محاسبه آن)

جدول اشتال نبشی یک مرجع مهم و پرکاربرد برای مهندسان و مجریان در صنعت ساختمان سازی است. این جدول به طراحان کمک می‌کند تا بر اساس نیازشان، ابعاد و مشخصات را محاسبه کنند. در زمان خرید نبشی با استفاده از جدول اشتال می‌توانید از اصالت، کیفیت، خواص فیزیکی و … اطمینان پیدا کنید. در ادامه این مطلب از بازرگانی فولاد رامیار صنعت با کاربرد، مشخصات و نحوه محاسبه وزن نبشی ها بیشتر آشنا می‌شوید.

جدول اشتال نبشی چیست؟

همانطور که می‌دانید وزن یکی از پارامتر های مهم در مقاطع فولای است. شما علاوه بر جدول وزن نبشی می‌توانید با استفاده از جدول اشتال نبشی اطلاعاتی نظیر ضخامت، عرض بال، وزن و ممان اینرسی این مقطع فولادی را محاسبه کنید.
شاید برای شما سوال شده باشد جدول اشتال نبشی چیست؟ منبع اصلی آن چه چیزی است؟ این جدول بخشی از کتاب جدول های پروفیل است که علاوه بر وزن هر سایز نبشی، گشتاور مقاوم ، سطح مقطع ،نیروی برش و ژیراسیون را نیز می‌توان با آن محاسبه کرد.

کاربرد جدول اشتال نبشی

در شروع پروژه‌ها استفاده از جدول اشتال برای محاسبات دقیق بسیار کاربرد دارد. از مهم ترین کاربرد‌ها می‌توان به دو مورد زیر اشاره کرد:

محاسبه ورن مقطع: مهندسان برای مصرف بهینه مصالح و برآورد هزینه ها، با استفاده از این جدول وزن هر متر نبشی را محاسبه می‌کنند.
انتخاب مقطع مناسب برای پروژه: با توجه به اینکه نبشی ها چند نوع دارند توجه به مشخصات فنی نیز بسیار اهمیت دارد.

در ادامه با انواع نبشی ها بیشتر آشنا شوید .

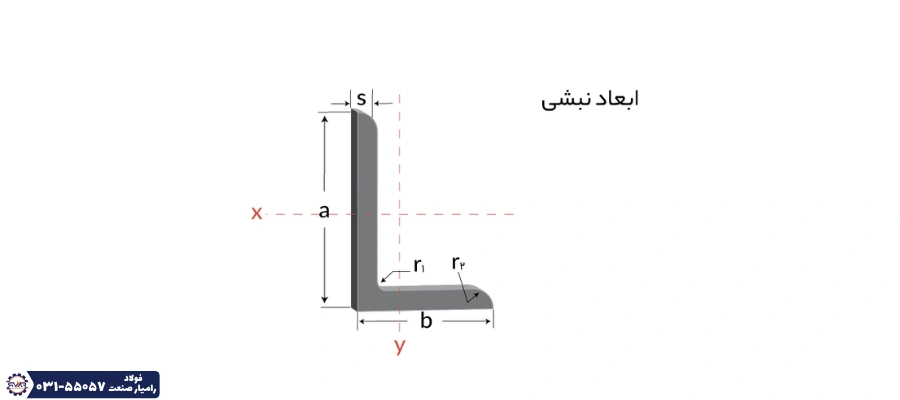

راهنمای استفاده از جدول اشتال نبشی

بطور کلی نبشی ها به دو دسته بال مساوی و بال نامساوی تقسیم می‌شوند . ما در اینجا ابتدا راهنمای استفاده از جدول ها را بررسی می‌کنیم. برای خواندن جدول اشتال نیاز است با پارامترهای آن آشنا شوید.

نبشی بال مساوی با دو بال به اندازه 50 و ضخامت 4 میلی متر و طول 6 متر است که با علامت اختصاری LS 40 × 4 × 600 DIN 1022 عموما نشان می‌دهند. برای شناخت بیشتر انواع نبشی می‌توانید مطلب " انواع نبشی ها کدامند و چه کاربردهایی در صنعت دارند؟ " مطالعه کنید. جهت اطلاع از قیمت انواع مقاطع فولادی می‌توانید کانال تلگرام بازرگانی فولاد رامیار صنعت را دنبال کنید.

جدول اشتال نبشی بال نامساوی

نبشی‌ها بسیار تنوع بالایی دارند به همین خاطر یکی از راه‌ها برای بدست آوردن وزن ابعاد مختلف این مقطع فولادی، استفاده از جدول وزنی است. در ادامه جدول اشتال نبشی با بال نامساوی را مشاهده می‌کند.

A X B X S MM	R₁ MM	R₂ MM	F CM²	G(وزن) KG/M	E_X CM	E_Y CM	TAN Α	J_X CM⁴	W_X CM³	I_X CM	J_Y CM⁴	W_Y CM³	I_Y CM	J_Ξ CM⁴	I_Ξ CM	J_Η CM⁴	I_Η CM	A₁ MM
100X50X10	9.0	4.5	14.10	11.10	3.67	1.20	0.252	141.00	22.20	3.16	23.40	6.17	1.29	149.00	3.25	15.50	1.04	33.8
100X50X6	9.0	4.5	8.73	6.85	3.49	1.04	0.263	89.70	13.80	3.20	15.30	3.86	1.32	95.20	3.30	9.78	1.06	37.6
100X50X8	9.0	4.5	11.50	8.99	3.59	1.13	0.258	116.00	18.00	3.18	19.50	5.04	1.31	123.00	3.28	12.60	1.05	35.4
100X65X11	10.0	5.0	17.10	13.40	3.40	1.67	0.410	167.00	25.30	3.13	55.10	11.40	1.80	190.00	3.34	32.60	1.38	17.8
100X65X7	10.0	5.0	11.20	8.77	3.23	1.51	0.419	113.00	16.60	3.17	37.60	7.54	1.84	128.00	3.39	21.60	1.39	21.8
100X65X9	10.0	5.0	14.20	11.10	3.32	1.59	0.415	141.00	21.00	3.15	46.70	9.52	1.82	160.00	3.36	27.20	1.39	19.8
100X75X11	10.0	5.0	18.20	14.30	3.23	1.99	0.545	176.00	25.90	3.11	84.00	15.30	2.15	214.00	3.44	45.40	1.58	5.2
100X75X7	10.0	5.0	11.90	9.32	3.06	1.83	0.553	118.00	17.00	3.15	56.90	10.00	2.19	145.00	3.49	30.10	1.59	8.8
100X75X9	10.0	5.0	15.10	11.80	3.15	1.91	0.549	148.00	21.50	3.13	71.00	12.70	2.17	181.00	3.47	37.80	1.59	7.0
120X80X10	11.0	5.5	19.10	15.00	3.92	1.95	0.438	276.00	34.10	3.80	98.10	16.20	2.27	318.00	4.07	56.10	1.71	22.2
120X80X12	11.0	5.5	22.70	17.80	4.00	2.03	0.433	323.00	40.40	3.77	114.00	19.10	2.25	371.00	4.04	66.10	1.71	20.2
120X80X14	11.0	5.5	26.20	20.50	4.08	2.10	0.429	368.00	46.40	3.75	130.00	22.00	2.23	421.00	4.01	75.80	1.70	18.4
120X80X8	11.0	5.5	15.50	12.20	3.83	1.87	0.441	226.00	27.60	3.82	80.80	13.20	2.29	261.00	4.10	45.80	1.72	24.0
130X65X10	11.0	5.5	18.60	14.60	4.65	1.45	0.259	321.00	38.40	4.15	54.20	10.70	1.71	340.00	4.27	35.00	1.37	46.8
130X65X12	11.0	5.5	22.10	17.30	4.74	1.53	0.255	376.00	45.50	4.12	63.00	12.70	1.69	397.00	4.24	41.20	1.37	44.6
130X65X8	11.0	5.5	15.10	11.90	4.56	1.37	0.263	263.00	31.10	4.17	44.80	8.72	1.72	280.00	4.31	28.60	1.38	48.6
130X75X10	10.5	5.5	19.60	15.40	4.45	1.73	0.336	337.00	39.40	4.14	82.90	14.40	2.06	369.00	4.34	50.60	1.61	37.4
130X75X12	10.5	5.5	23.30	18.30	4.53	1.81	0.332	395.00	46.60	4.12	96.50	17.00	2.04	432.00	4.31	59.60	1.60	35.4
130X75X8	10.5	5.5	15.90	12.50	4.36	1.65	0.339	276.00	31.90	4.17	68.30	11.70	2.08	303.00	4.37	41.30	1.61	39.2
130X90X10	12.0	6.0	21.20	16.60	4.15	2.18	0.472	358.00	40.50	4.11	141.00	20.60	2.58	420.00	4.46	78.50	1.93	20.4
130X90X12	12.0	6.0	25.10	19.70	4.24	2.26	0.468	420.00	48.00	4.09	165.00	24.40	2.56	492.00	4.43	92.60	1.92	18.6
150X100X10	13.0	6.5	24.20	19.00	4.80	2.34	0.442	552.00	54.10	4.78	198.00	25.80	2.86	637.00	5.13	112.00	2.15	29.8
150X100X12	13.0	6.5	28.70	22.60	4.89	2.42	0.439	650.00	64.20	4.76	232.00	30.60	2.84	749.00	5.10	132.00	2.15	28.0
150X100X14	13.0	6.5	33.20	26.10	4.97	2.50	0.435	744.00	74.10	4.73	264.00	35.20	2.82	856.00	5.07	152.00	2.14	26.2
150X75X11	10.5	5.5	23.60	18.60	5.37	1.65	0.261	545.00	56.60	4.80	93.00	15.90	1.98	578.00	4.95	59.80	1.59	54.4
150X75X9	10.5	5.5	19.50	15.30	5.28	1.57	0.265	455.00	46.80	4.83	78.30	13.20	2.00	484.00	4.98	50.00	1.60	56.4
150X90X10	12.5	6.5	23.20	18.20	4.99	2.03	0.360	532.00	53.10	4.79	145.00	20.90	2.51	589.00	5.05	88.00	1.95	41.0
150X90X12	12.5	6.5	27.50	21.60	5.08	2.11	0.358	626.00	63.10	4.77	170.00	24.70	2.49	693.00	5.02	103.00	1.94	39.2
160X80X10	13.0	6.5	23.20	18.20	5.63	1.69	0.263	611.00	58.90	5.14	104.00	16.50	2.12	648.00	5.29	67.00	1.70	59.7
160X80X12	13.0	6.5	27.50	21.60	5.72	1.77	0.259	720.00	70.00	5.11	122.00	19.60	2.10	763.00	5.26	78.90	1.69	57.9
160X80X14	13.0	6.5	31.80	25.00	5.81	1.85	0.256	823.00	80.70	5.09	139.00	22.50	2.09	871.00	5.23	90.50	1.69	55.8
180X90X10	14.0	7.0	26.20	20.60	6.28	1.85	0.262	880.00	75.10	5.80	151.00	21.20	2.40	934.00	5.97	97.40	1.93	69.0
180X90X12	14.0	7.0	31.20	24.50	6.37	1.93	0.261	1040.00	89.30	5.77	177.00	25.10	2.38	1100.00	5.94	114.00	1.92	67.0
180X90X14	14.0	7.0	36.10	28.30	6.46	2.01	0.259	1190.00	103.00	5.75	202.00	28.90	2.37	1260.00	5.92	131.00	1.91	65.0
200X100X10	15.0	7.5	29.20	23.00	6.93	2.01	0.266	1220.00	93.20	6.46	210.00	26.30	2.68	1300.00	6.66	133.00	2.14	77.4
200X100X12	15.0	7.5	34.80	27.30	7.03	2.10	0.264	1440.00	111.00	6.43	247.00	31.30	2.67	1530.00	6.63	158.00	2.13	75.2
200X100X14	15.0	7.5	40.30	31.60	7.12	2.18	0.262	1650.00	128.00	6.41	282.00	36.10	2.65	1760.00	6.60	181.00	2.12	73.0
200X100X16	15.0	7.5	45.70	35.90	7.20	2.26	0.259	1860.00	145.00	6.38	316.00	40.80	2.63	1970.00	6.57	204.00	2.11	71.0
250X90X10	15.0	7.5	33.20	26.10	9.45	1.56	0.154	2170.00	140.00	8.08	161.00	21.70	2.20	2220.00	8.17	112.00	1.84	126.0
250X90X12	15.0	7.5	39.60	31.10	9.55	1.65	0.153	2570.00	166.00	8.05	189.00	25.80	2.19	2630.00	8.14	132.00	1.83	124.0
250X90X14	15.0	7.5	45.90	36.00	9.65	1.73	0.152	2960.00	192.00	8.03	216.00	29.70	2.17	3020.00	8.11	152.00	1.82	120.0
250X90X16	15.0	7.5	52.10	40.90	9.74	1.81	0.150	3330.00	218.00	8.00	242.00	33.60	2.16	3400.00	8.08	171.00	1.81	118.0
30X20X3	3.5	2.0	1.42	1.11	0.99	0.50	0.431	1.25	0.62	0.94	0.44	0.29	0.56	1.43	1.00	0.25	0.42	5.2
30X20X4	3.5	2.0	1.85	1.45	1.03	0.54	0.423	1.59	0.81	0.93	0.55	0.38	0.55	1.81	0.99	0.33	0.42	4.2
40X20X3	3.5	2.0	1.72	1.35	1.43	0.44	0.259	2.79	1.08	1.27	0.47	0.30	0.52	2.96	1.31	0.30	0.42	14.6
40X20X4	3.5	2.0	2.25	1.77	1.47	0.48	0.252	3.59	1.42	1.26	0.60	0.39	0.52	3.79	1.30	0.39	0.42	13.8
45X30X3	4.5	2.0	2.19	1.72	1.43	0.70	0.436	4.47	1.46	1.43	1.60	0.70	0.86	5.15	1.53	0.93	0.65	9.0
45X30X4	4.5	2.0	2.87	2.25	1.48	0.74	0.436	5.78	1.91	1.42	2.05	0.91	0.85	6.65	1.52	1.18	0.64	18.0
45X30X5	4.5	2.0	3.53	2.77	1.52	0.78	0.430	6.99	2.35	1.41	2.47	1.11	0.84	8.02	1.51	1.44	0.64	7.2
50X30X5	4.5	2.0	3.78	2.96	1.73	0.74	0.353	9.41	2.88	1.58	2.54	1.12	0.82	10.40	1.66	1.56	0.64	12.2
50X40X4	4.0	2.0	3.46	2.71	1.52	1.03	0.629	8.54	2.47	1.57	4.86	1.64	1.19	10.90	1.78	2.46	0.84	__
50X40X5	4.0	2.0	4.27	3.35	1.56	1.07	0.625	10.40	3.02	1.56	5.89	2.01	1.18	13.30	1.76	3.02	0.84	__
60X30X5	6.0	3.0	4.29	3.37	2.15	0.68	0.256	15.60	4.04	1.90	2.60	1.12	0.78	16.50	1.96	1.69	0.63	21.4
60X30X7	6.0	3.0	5.85	4.59	2.24	0.76	0.248	20.70	5.50	1.88	3.41	1.52	0.76	21.80	1.93	2.28	0.62	19.2
60X40X5	6.0	3.0	4.79	3.76	1.96	0.97	0.437	17.20	4.25	1.89	6.11	2.02	1.13	19.80	2.03	3.50	0.86	11.2
60X40X6	6.0	3.0	5.68	4.46	2.00	1.01	0.433	20.10	5.03	1.88	7.12	2.38	1.12	23.10	2.02	4.12	0.85	10.2
60X40X7	6.0	3.0	6.55	5.14	2.04	1.05	0.429	23.00	5.79	1.87	8.07	2.74	1.11	26.30	2.00	4.73	0.85	9.2
65X50X5	6.5	3.5	5.54	4.35	1.99	1.25	0.583	23.10	5.11	2.04	11.90	3.18	1.47	28.80	2.28	6.21	1.06	3.6
65X50X7	6.5	3.5	7.60	5.97	2.07	1.33	0.574	31.00	6.99	2.02	15.80	4.31	1.44	38.40	2.25	8.37	1.05	1.8
65X50X9	6.5	3.5	9.58	7.52	2.15	1.41	0.567	38.20	8.77	2.00	19.40	5.39	1.42	47.00	2.22	10.50	1.05	__
75X50X5	6.5	3.5	6.04	4.74	2.40	1.17	0.437	34.40	6.74	2.39	12.30	3.21	1.43	39.60	2.56	7.10	1.08	15.0
75X50X7	6.5	3.5	8.30	6.51	2.48	1.25	0.433	46.40	9.24	2.36	16.50	4.39	1.41	53.30	2.53	9.56	1.07	13.0
75X50X9	6.5	3.5	10.50	8.23	2.56	1.32	0.427	57.40	11.60	2.34	20.20	5.49	1.39	65.70	2.50	11.90	1.07	11.0
75X55X5	7.0	3.5	6.30	4.95	2.31	1.33	0.530	35.50	6.84	2.37	16.20	3.89	1.60	43.10	2.61	8.68	1.17	8.4
75X55X7	7.0	3.5	8.66	6.80	2.40	1.41	0.527	47.90	9.39	2.35	21.80	5.32	1.59	57.90	2.59	11.80	1.17	6.6
75X55X9	7.0	3.5	10.90	8.59	2.47	1.48	0.518	59.40	11.80	2.33	26.80	6.66	1.57	71.30	2.55	14.80	1.16	5.0
80X40X6	7.0	3.5	6.89	5.41	2.85	0.88	0.259	44.90	8.73	2.55	7.59	2.44	1.05	47.60	2.63	4.90	0.84	29.0
80X40X8	7.0	3.5	9.01	7.07	2.94	0.95	0.253	57.60	11.40	2.53	9.68	3.18	1.04	60.90	2.60	6.41	0.84	27.2
80X65X10	8.0	4.0	13.60	10.70	2.55	1.81	0.640	82.20	15.10	2.46	48.30	10.30	1.89	106.00	2.79	24.80	1.35	__
80X65X6	8.0	4.0	8.41	6.60	2.39	1.65	0.649	52.80	9.41	2.51	31.20	6.44	1.93	68.50	2.85	15.60	1.36	__
80X65X8	8.0	4.0	11.00	8.66	2.47	1.73	0.645	68.10	12.30	2.49	40.10	8.41	1.91	88.00	2.82	20.30	1.36	__
90X60X6	7.0	3.5	8.69	6.82	2.89	1.41	0.442	71.70	11.70	2.87	25.80	5.61	1.72	82.80	3.09	14.60	1.30	17.8
90X60X8	7.0	3.5	11.40	8.96	2.97	1.49	0.437	92.50	15.40	2.85	33.00	7.31	1.70	107.00	3.06	19.00	1.29	16.0
90X75X7	8.5	4.5	11.10	8.74	2.67	1.93	0.683	88.10	13.90	2.81	55.50	9.98	2.23	117.00	3.24	27.10	1.56	__

جدول اشتال نبشی بال مساوی

در ادامه جدول اشتال نبشی با بال مساوی را مشاهده می‌کند.

a X s mm	r₁ mm	r₂ mm	F cm²	G kg/m	e cm	w cm	v₁ cm	J_x=J_y cm⁴	W_x=W_y cm³	i_x=i_y cm	J_ξ cm⁴	i_ξ cm	J_η cm	W_η cm³	i_η cm
100 X 10	12	6	19.2	15.1	2.82	7.07	3.99	177	24.7	3.04	280	3.82	73.3	18.4	1.95
100 X 12	12	6	22.7	17.8	2.9	7.07	4.1	207	29.2	3.02	328	3.8	86.2	21	1.95
100 X 14	12	6	26.2	20.6	2.98	7.07	4.21	235	33.5	3	372	3.77	98.3	23.4	1.94
100 X 16	12	6	29.6	23.2	3.06	7.07	4.32	262	37.7	2.97	413	3.74	111	25.6	1.93
100 X 20	12	6	36.2	28.4	3.2	7.07	4.53	311	45.7	2.93	487	3.67	135	29.8	1.93
100 X 8	12	6	15.5	12.2	2.74	7.07	3.87	145	19.9	3.06	230	3.85	59.9	15.5	1.96
110 X 10	12	6	21.2	16.6	3.07	7.78	4.34	239	30.1	3.36	379	4.23	98.6	22.7	2.16
110 X 12	12	6	25.1	19.7	3.15	7.78	4.45	280	35.7	3.34	444	4.21	116	26.1	2.15
110 X 14	12	6	29	22.8	3.21	7.78	4.54	319	41	3.32	505	4.18	133	29.3	2.14
120 X 11	13	6.5	25.4	19.9	3.36	8.49	4.75	341	39.5	3.66	541	4.62	140	29.5	2.35
120 X 12	13	6.5	27.5	21.6	3.4	8.49	4.8	368	42.7	3.65	584	4.6	152	31.6	2.35
120 X 13	13	6.5	29.7	23.3	3.44	8.49	4.86	394	46	3.64	625	4.59	162	33.3	2.34
120 X 15	13	6.5	33.9	26.6	3.51	8.49	4.96	446	52.5	3.63	705	4.56	186	37.5	2.34
130 X 12	14	7	30	23.6	3.64	9.19	5.15	472	50.4	3.97	750	5	194	37.7	2.54
130 X 14	14	7	34.7	27.2	3.72	9.19	5.26	540	58.2	3.94	857	4.97	223	42.4	2.53
130 X 16	14	7	39.3	30.9	3.8	9.19	5.37	605	65.8	3.92	959	4.94	251	46.7	2.52
140 X 13	15	7.5	35	27.5	3.92	9.9	5.54	638	63.3	4.27	1010	5.38	262	47.3	2.74
140 X 15	15	7.5	40	31.4	4	9.9	5.66	723	72.3	4.25	1150	5.36	298	52.7	2.73
150 X 12	16	8	34.8	27.3	4.12	10.6	5.38	737	67.7	4.6	1170	5.8	303	52	2.95
150 X 14	16	8	40.3	31.6	4.21	10.6	5.95	845	78.2	4.58	1340	5.77	347	58.3	2.94
150 X 15	16	8	43	33.8	4.25	10.6	6.01	898	83.5	4.57	1430	5.76	370	61.6	2.93
150 X 16	16	8	45.7	35.9	4.29	10.6	6.07	949	88.7	4.56	1510	5.74	391	64.4	2.93
150 X 18	16	8	51	40.1	4.36	10.6	6.17	1050	99.3	4.54	1670	5.7	438	71	2.93
150 X 20	16	8	56.3	44.2	4.44	10.6	6.28	1150	109	4.51	1820	5.68	477	76	2.91
160 X 15	17	8.5	46.1	36.2	4.49	11.3	6.35	1100	95.6	4.88	1750	6.15	453	71.3	3.14
160 X 17	17	8.5	51.8	40.7	4.57	11.3	6.46	1230	108	4.86	1950	6.13	506	78.3	3.13
160 X 19	17	8.5	57.5	45.1	4.65	11.3	6.58	1350	118	4.84	2140	6.1	558	84.8	3.12
180 X 16	18	9	55.4	43.5	5.02	12.7	7.11	1680	130	5.51	2690	6.96	679	95.5	3.5
180 X 18	18	9	61.9	48.6	5.1	12.7	7.22	1870	145	5.49	2970	6.93	757	105	3.49
180 X 20	18	9	68.4	53.7	5.18	12.7	7.33	2040	160	5.47	3260	6.9	830	113	3.49
180 X 22	18	9	74.7	58.6	5.26	12.7	7.44	2210	174	5.44	3510	6.86	918	123	3.5
20 X 3	3.5	2	1.12	0.88	0.6	1.41	0.85	0.39	0.28	0.59	0.62	0.74	0.15	0.18	0.37
20 X 4	3.5	2	1.45	1.14	0.64	1.41	0.9	0.48	0.35	0.58	0.77	0.73	0.19	0.21	0.36
200 X 16	18	9	61.8	48.5	5.52	14.1	7.8	2340	162	6.15	3740	7.78	943	121	3.91
200 X 18	18	9	69.1	54.3	5.6	14.1	7.92	2600	181	6.13	4150	7.75	1050	133	3.9
200 X 20	18	9	76.4	59.9	5.68	14.1	8.04	2850	199	6.11	4540	7.72	1160	144	3.89
200 X 24	18	9	90.6	71.1	5.84	14.1	8.26	3330	235	6.06	5280	7.64	1380	167	3.9
200 X 28	18	9	105	82	5.99	14.1	8.47	3780	270	6.02	5990	7.57	1580	186	3.89
200 X 28	18	9	105	82	5.99	14.1	8.47	3780	270	6.02	5990	7.57	1580	186	3.89
25 X 3	3.5	2	1.42	1.12	0.73	1.77	1.03	0.79	0.45	0.75	1.27	0.95	0.31	0.3	0.47
25 X 4	3.5	2	1.85	1.45	0.76	1.77	1.08	1.01	0.58	0.74	1.61	0.93	0.4	0.37	0.47
25 X 5	3.5	2	2.26	1.77	0.8	1.77	1.13	1.18	0.69	0.72	1.87	0.91	0.5	0.44	0.47
30 X 3	5	2.5	1.74	1.36	0.84	2.12	1.18	1.41	0.65	0.9	2.24	1.14	0.57	0.48	0.57
30 X 4	5	2.5	2.27	1.78	0.89	2.12	1.24	1.81	0.86	0.89	2.85	1.12	0.76	0.61	0.58
30 X 5	5	2.5	2.78	2.18	0.92	2.12	1.3	2.16	1.04	0.88	3.41	1.11	0.91	0.7	0.57
35 X 3	5	2.5	2.04	1.6	0.96	2.47	1.36	2.29	0.9	1.06	3.63	1.34	0.95	0.7	0.68
35 X 4	5	2.5	2.67	2.1	1	2.47	1.41	2.96	1.18	1.05	4.68	1.33	1.24	0.88	0.68
35 X 5	5	2.5	3.28	2.57	1.04	2.47	1.47	3.56	1.45	1.04	5.63	1.31	1.49	1.01	0.67
35 X 6	5	2.5	3.87	3.04	1.08	2.47	1.53	4.14	1.71	1.04	6.5	1.3	1.77	1.16	0.68
40 X 3	6	3	2.35	1.84	1.07	2.83	1.52	3.45	1.18	1.21	5.45	1.52	1.44	0.95	0.78
40 X 4	6	3	3.08	2.42	1.12	2.83	1.58	4.48	1.56	1.21	7.09	1.52	1.86	1.18	0.78
40 X 5	6	3	3.79	2.97	1.16	2.83	1.64	5.43	1.91	1.2	8.64	1.51	2.22	1.35	0.77
40 X 6	6	3	4.48	3.52	1.2	2.83	1.7	6.33	2.26	1.19	9.98	1.49	2.67	1.57	0.77
45 X 4	7	3.5	3.49	2.74	1.23	3.18	1.75	6.43	1.97	1.36	10.2	1.71	2.68	1.53	0.88
45 X 5	7	3.5	4.3	3.38	1.28	3.18	1.81	7.83	2.43	1.35	12.4	1.7	3.25	1.8	0.87
45 X 6	7	3.5	5.09	4	1.32	3.18	1.87	9.16	2.88	1.34	14.5	1.69	3.83	2.05	0.87
45 X 7	7	3.5	5.86	4.6	1.36	3.18	1.92	10.4	3.31	1.33	16.4	1.67	4.39	2.29	0.87
50 X 4	7	3.5	3.89	3.06	1.36	3.54	1.92	8.97	2.46	1.52	14.2	1.91	3.73	1.94	0.98
50 X 5	7	3.5	4.8	3.77	1.4	3.54	1.98	11	3.05	1.51	17.4	1.9	4.59	2.32	0.98
50 X 6	7	3.5	5.69	4.47	1.45	3.54	2.04	12.8	3.61	1.5	20.4	1.89	5.24	2.57	0.96
50 X 7	7	3.5	6.56	5.15	1.49	3.54	2.11	14.6	4.15	1.49	23.1	1.88	6.02	2.85	0.96
50 X 8	7	3.5	7.41	5.82	1.52	3.54	2.16	16.3	4.68	1.48	25.7	1.86	6.87	3.19	0.96
50 X 9	7	3.5	8.24	6.47	1.56	3.54	2.21	17.9	5.2	1.47	28.1	1.85	7.67	3.47	0.97
55 X 10	8	4	10.1	7.9	1.72	3.89	2.43	26.3	6.97	1.62	41.4	2.02	11.3	4.65	1.06
55 X 5	8	4	5.32	4.18	1.52	3.89	2.15	14.7	3.7	1.66	23.3	2.09	6.11	2.84	1.07
55 X 6	8	4	6.31	4.95	1.56	3.89	2.21	17.3	4.4	1.66	27.4	2.08	7.24	3.28	1.07
55 X 8	8	4	8.23	6.46	1.64	3.89	2.32	22.1	5.72	1.64	34.8	2.06	9.35	4.03	1.07
60 X 10	8	4	11.1	8.69	1.85	4.24	2.62	34.9	8.41	1.78	55.1	2.23	14.6	5.57	1.15
60 X 5	8	4	5.82	4.57	1.64	4.24	2.32	19.4	4.45	1.82	30.7	2.3	8.03	3.46	1.17
60 X 6	8	4	6.91	5.42	1.69	4.24	2.39	22.8	5.29	1.82	36.1	2.29	9.43	3.95	1.17
60 X 8	8	4	9.03	7.09	1.77	4.24	2.5	29.1	6.88	1.8	46.1	2.26	12.1	4.84	1.16
65 X 11	9	4.5	13.2	10.3	2	4.6	2.83	48.8	10.8	1.91	76.8	2.42	20.7	7.31	1.25
65 X 6	9	4.5	7.53	5.91	1.8	4.6	2.55	29.2	6.21	1.97	46.3	2.48	12.1	4.74	1.27
65 X 7	9	4.5	8.7	6.83	1.85	4.6	2.62	33.4	7.18	1.96	53	2.47	13.8	5.27	1.26
65 X 8	9	4.5	9.85	7.73	1.89	4.6	2.67	37.5	8.13	1.95	59.4	2.46	15.6	5.84	1.26
65 X 9	9	4.5	11	8.62	1.93	4.6	2.73	41.3	9.04	1.94	65.4	2.44	17.2	6.3	1.25
70 X 11	9	4.5	14.3	11.2	2.13	4.95	3.01	61.8	12.7	2.08	97.6	2.61	26	8.64	1.35
70 X 6	9	4.5	8.13	6.38	1.93	4.95	2.73	36.9	7.27	2.13	58.5	2.68	15.3	5.6	1.37
70 X 7	9	4.5	9.4	7.38	1.97	4.95	2.79	42.4	8.43	2.12	67.1	2.67	17.6	6.31	1.37
70 X 9	9	4.5	11.9	9.34	2.05	4.95	2.9	52.6	10.6	2.1	83.1	2.64	22	7.59	1.36
75 X 10	10	5	14.1	11.1	2.21	5.3	3.12	71.4	13.5	2.25	113	2.83	29.8	9.55	1.45
75 X 12	10	5	16.7	13.1	2.29	5.3	3.24	82.4	15.8	2.22	130	2.79	34.7	10.7	1.44
75 X 6	10	5	8.75	6.87	2.04	5.3	2.89	45.6	8.35	2.28	72.2	2.87	18.9	6.54	1.47
75 X 7	10	5	10.1	7.94	2.09	5.3	2.95	52.4	9.67	2.28	83.6	2.88	21.1	7.15	1.45
75 X 8	10	5	11.5	9.03	2.13	5.3	3.01	58.9	11	2.26	93.3	2.85	24.4	8.11	1.46
80 X 10	10	5	15.1	11.9	2.34	5.66	3.31	87.5	15.5	2.41	139	3.03	35.9	10.9	1.54
80 X 12	10	5	17.9	14.1	2.41	5.66	3.41	102	18.2	2.39	161	3	43	12.6	1.53
80 X 14	10	5	20.6	16.1	2.48	5.66	3.51	115	20.8	2.36	181	2.96	48.6	13.9	1.54
80 X 7	10	5	10.8	8.49	2.21	5.66	3.13	64.2	11.1	2.44	102	3.07	26.5	8.48	1.57
80 X 8	10	5	12.3	9.66	2.26	5.66	3.2	72.3	12.6	2.42	115	3.06	29.6	9.25	1.55
90 X 11	11	5.5	18.7	14.7	2.62	6.36	3.7	138	21.6	2.72	218	3.41	57.1	15.4	1.75
90 X 13	11	5.5	21.8	17.1	2.7	6.36	3.81	158	25.1	2.69	250	3.39	65.9	17.3	1.74
90 X 16	11	5.5	26.4	20.7	2.81	6.36	3.97	186	30.1	2.66	294	3.34	79.1	19.9	1.73
90 X 8	11	5.5	13.9	10.9	2.5	6.36	3.53	104	16.1	2.74	165	3.45	43.5	12.3	1.77
90 X 9	11	5.5	15.5	12.2	2.54	6.36	3.59	116	18	2.74	184	3.45	47.8	13.3	1.76

فرمول محاسبه وزن نبشی

ما علاوه بر جدول وزن، از روش‌های دیگری نیز می‌توانیم وزن مقاطع مورد نظر بدست آوریم. برای محاسبه وزن نبشی‌ها معمولاً از سه فرمول استفاده می‌شود. شما می‌توانید با جای گذاری عدد ها در فرمول زیر وزن نبشی موردنظرتان را محاسبه کنید:

وزن نبشی= طول نبشی (متر) * وزن یک متر نبشی بر اساس ابعاد از جدول اشتال

با در نظر گرفتن اینکه انواع نبشی در دو دسته بال مساوی و بال نامساوی هستند، بهتر است از فرمول‌های مخصوص برای هر کدام بطور جداگانه استفاده شود.فرمول‌های به تفکیک نوع نبشی در ادامه مطلب قرار گرفته است.

فرمول محاسبه وزن نبشی بال مساوی:

وزن هر شاخه نبشی بال مساوی= (طول شاخه * ضخامت * طول بال * 2 * چگالی فولاد) / 1000

فرمول محاسبه وزن نبشی بال نامساوی:

وزن هر شاخه نبشی بال نامساوی= (طول شاخه * ضخامت * مجموع طول دو بال * چگالی فولاد) / 1000

اگر به دنبال پرفروش ترین نبشی ها هستید پیشنهاد می‌کنم مقاله " پرفروش ترین سایز نبشی و ناودانی کدام است؟ " را مطالعه کنید.

در نهایت
در این مطلب بطور کامل درباره جدول اشتال نبشی بال مساوی و نامساوی صحبت کرده‌ایم. همچنین روش استفاده از فرمول محاسبه وزن نبشی بررسی کرده‌ایم. ما برای راحتی شما عزیزان در هنگام خرید در این مقاله بطور کامل درخصوص جدول اشتال نبشی و فرمول وزن نبشی صحبت کرده ایم. اگر در هنگام خرید نیاز به مشاوره تخصصی واستعلام قیمت نبشی دارید می‌توانید از طریق شماره 03155057 با کارشناسان فروش ما در ارتباط باشید.
