میلگرد بستر چیست؟ ✔️روش استفاده میلگرد بستر

بدون دیدگاه
1404-04-07 07:33
blog image
یکی از روش های مقاوم سازی ساختمان در برابر زلزله، استفاده از میلگرد بستر است؛ این نوع محصول نوعی میلگرد آجدار است که پوششی از جنس روی، آن را پوشانده است. این پوشش خاصیت ضد زنگ به میلگرد بخشیده و سبب افزایش طول عمر آن نیز می شود. در ادامه به طور کامل به معرفی میلگرد بستر خواهیم پرداخت.

تاریخچه میلگرد بستر و نحوه ساخت

استفاده از میلگرد بستر برای نخستین‌بار در سال ۱۸۱۳ میلادی در اروپا آغاز شد و حدود هفتاد سال پیش، نخستین آیین‌نامه‌ رسمی آن در ایالات متحده تدوین شد. در حال حاضر، کشورهای مختلفی از جمله استرالیا، کانادا، هند و ایران دارای آیین‌نامه‌های ملی برای استفاده از این محصول هستند. در ایران، از سال ۱۳۹۲ این المان تقویتی به‌طور رسمی وارد مقررات ساخت‌وساز شده است.
این محصول ابتدا در آمریکا طراحی شد و به‌دلیل کاربرد گسترده‌اش، به سرعت در بازارهای جهانی پذیرفته شد. روند تولید این مقطع فولادی شامل حرارت‌دهی شمش‌های فلزی، نورد، آج‌زنی و در نهایت، اتصال آن‌ها به صورت نردبانی یا خرپایی است.

میلگرد بستر چیست؟

این المان تقویتی از سیم های فولادی با ضخامت 4 میلی متر ساخته می شود و آجدار بوده و به همین دلیل می تواند به راحتی با بتن و ملات تماس داشته باشد. همانطور که می دانید فولاد در مجاورت رطوبت به مرور زمان دچار زنگ زدگی خواهد شد، به همین دلیل برای جلوگیری از این موضوع، پوششی از جنس روی سطح میلگرد را می پوشاند. استفاده از این نوع پوشش، خاصیت ضد زنگ را به میلگرد بستر بخشیده و از فرسایش آن جلوگیری می کند. اگر تفاوت میلگرد ساده و آجدار را نمی‌دانید، در مطلب " میلگرد ساده چیست؟" به صورت کامل در مورد میلگرد ساده صبحت کرده ایم.

سایز استاندارد میلگرد بستر در بازار چقدر است؟

طبق آنچه پیش‌تر بیان شد میلگرد های بستر در ضخامت 4 میلیمتر تولید می شوند؛ اما برخی از کارخانه ها با توجه به سفارش مشتری، میلگرد بستر را در ضخامت 6 میلی‌متر نیز تولید می کنند. عرض این نوع میلگرد 5.5 ،11 و 15 سانتی‌متر می باشد؛ وزن میلگرد بستر نردبانی با عرض 5.5 حدود 670 گرم، عرض 11 حدود 730 گرم و عرض 15 سانتی متر، حدود 770 گرم وزن دارد.   عملکرد میلگرد بستر


ضخامت و طول میلگرد بستر چقدر است؟

بر اساس مطالب پیشین میلگرد بستر در واقع مفتول های آجدار با ضخامت 4 میلیمتر هستند، و طول آن اصولا 3 متر می باشد.

انواع میلگرد بستر در ساخت‌وساز

این محصول در دو نوع تولید می شود در ادامه توضیحات جامع تر را می توانید مطالعه کنید.

میلگرد بستر نردبانی

شامل دو میلگرد موازی از جنس فولاد گالوانیزه یا ضد زنگ است که با میلگرد‌های باریک‌تر به صورت افقی متصل شده‌اند و شکلی شبیه نردبان دارند. این نوع میلگرد داخل عمق یک آجر قرار می‌گیرد و به کمک گیره به دیوار وصل می‌شود. پس از آجرچینی، درون دیوار پنهان می‌شود.

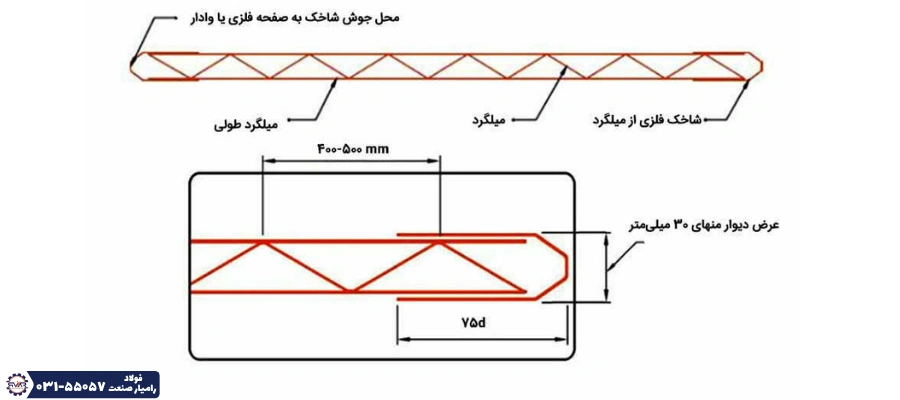

میلگرد بستر خرپایی

دارای دو میلگرد بلند موازی است که با میلگرد‌های زیگزاگی متصل شده‌اند و شکلی شبیه خرپا می‌سازد. جنس این میلگرد‌ها نیز گالوانیزه یا ضد زنگ است. نسبت به مدل نردبانی، سختی و استحکام بالاتری دارد.

نحوه استفاده از میلگرد بستر در دیوارهای داخلی

اما عملکرد میلگرد بستر چگونه است؟ این نوع میلگرد در واقع مفتول هایی به ضخامت 4 میلی‌متر هستند که به شکل نردبانی یا خرپایی و به کمک جوش مقاومتی به هم وصل می شوند. آج های روی این میلگرد سبب می شود تا این میلگرد به راحتی در ملات قرار بگیرد. پیش از دیوار چینی، باید بست به حالت افقی به سازه وصل شود. در سازه هایی با اسکلت فلزی، به کمک میخ مخصوص فلز، تفنگ و یا جوشکاری، آنها را به سازه وصل می کنیم. اما در سازه های بتنی، از میخ مخصوص بتن و یا پیچ و رول برای نصب آن در دیوار های داخلی استفاده می کنند. در مطلب " اجرای میلگرد بستر " بیشتر در مورد نحوه استفاده از این محصول فولادی در ساخت و ساز صحبت کرده ایم.

مزایای و معایب میلگرد بستر چیست؟

اصلی ترین و مهم ترین مزیت این محصول، افزایش مقاوم سازی ساختمان است؛ از مزایای دیگر این نوع میلگرد می توان به جداسازی دیوارها و ستون ها اشاره کرد؛ این کار سبب کاهش نیروهای داخل دیوار می شود. از مزایای دیگر استفاده از این تجهیز ساختمانی  می توان به موارد زیر اشاره کرد:
  • اتصال دیوار های متقاطع به یکدیگر
  • به دو غاب بندی نیازی ندارد
  • افزایش مقاومت دیوار
  • افزایش مقاومت برشی
  • امکان تعبیه به صورت عمودی


کاربرد میلگرد بستر چیست؟

ساختمان هایی که از سفال و یا آجر ساخته می شوند، مقاومت کافی در برابر زلزله و آسیب های احتمالی را ندارند. به همین دلیل به کمک این میلگرد می توان مقاومت آنها را افزایش داد. این میلگرد های را می توان در دیوارهای آجری، سفالی، دیوارهای باربر و غیر باربر قرار داد. از دیگر کاربرد ها به موارد زیر می توان اشاره کرد.
  • افزایش مقاومت دیوار‌های آجری و سفالی
  • تقویت آجرچینی توده‌ای
  • افزایش طول و استحکام دیوار‌ها
  • مقاوم‌سازی دیوار‌های باربر در برابر فشار و تنش

ضوابط و مراحل اجرای میلگرد بستر در ساخت دیوار‌ها

اجرای صحیح این نوع میلگرد یکی از عوامل کلیدی در افزایش مقاومت دیوار‌ها در برابر نیرو‌های کششی و لرزه‌ای است.این المان تقویتی در دو حالت افقی و عمودی قابل اجراست که هر کدام از آن‌ها ضوابط خاص خود را دارد.

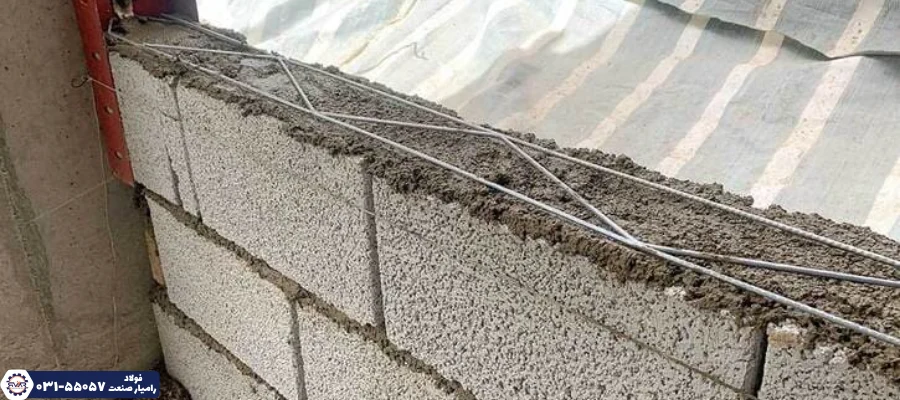

اجرای میلگرد بستر افقی

در اجرای افقی، از میلگرد‌های بستر با طرح‌های نردبانی یا خرپایی استفاده می‌شود. این میلگرد‌ها در فواصل مشخص (معمولاً هر ۴۰ سانتی‌متر) بین ردیف‌های دیوار چینی قرار می‌گیرند. برای اتصال میلگرد به نقاط گوشه یا محل برخورد با ستون‌ها، می‌توان از روش‌های جوشکاری، قلاب یا بست استفاده کرد
  • در سازه‌های بتنی: ابتدا باید ستون‌ها سوراخ‌کاری شده و رولپلاک‌گذاری انجام شود. همچنین می‌توان قبل از بتن‌ریزی از پلیت فلزی بهره برد و بست را به آن جوش داد.
  • در سازه‌های فلزی: اتصال بست به ستون از طریق جوش یا میخ انجام می‌شود.
  • در دیوار‌هایی با عرض بیش از ۴ متر: طبق آیین‌نامه ۲۸۰۰ باید از وال پست استفاده شود و این المان تقویتی صرفاً با جوش به آن متصل شود.
انتهای میلگرد در هر ردیف، به‌منظور اتصال بهتر به قلاب، باید به اندازه ۲۰ سانتی‌متر خم ۹۰ درجه داده شود. پس از جای‌گذاری میلگرد، باید حداقل ۱. ۵ سانتی‌متر ملات روی آن قرار گیرد تا به‌طور کامل پوشش داده شود.

اجرای میلگرد بستر عمودی

در روش عمودی، دیگر از طرح‌های نردبانی یا خرپایی استفاده نمی‌شود، بلکه میلگرد‌های ساده در راستای قائم، در حفره‌های بین بلوک‌ها یا آجر‌های سوراخ‌دار قرار می‌گیرند. این فضا‌ها با ملات پر شده و نقش مهمی در یکپارچگی دیوار ایفا می‌کنند. نکته مهم این است که دیوار در این حالت به سقف متصل نمی‌شود، بلکه درون ناودانی تعبیه‌شده در سقف قرار می‌گیرد تا رفتار مناسبی در برابر تغییرات سازه‌ای داشته باشد.

وزن میلگرد بستر و نحوه محاسبه آن

برای محاسبه وزن میلگرد بستر می توان از دو فرمول استفاده کرد که البته فرمولی اولی، قدیمی تر و در حال حاضر کاربرد زیادی ندارد. در ادامه هر دو فرمول محاسبه وزن این نوع میلگرد را برای شما آورده ایم:

1000 / 7.8 * طول * 3.14 * شعاع  * شعاع = وزن میلگرد

اما فرمول جدید که بر اساس استاندارد 3132 می باشد به شرح زیر است:

162/سایز میلگرد * سایز میلگرد = وزن میلگرد

عوامل تأثیر‌گذار روی قیمت میلگرد بستر

اولین عامل موثر بر قیمت میلگرد بستر، وجود یا عدم وجود پوشش گالوانیزه روی آن می باشد؛ علاوه بر این بازار فولاد تحت تاثیر عوامل مختلفی دچار نوسان می شود؛ از جمله این عوامل می توان به قیمت دلار، میزان عرضه و تقاضا، قیمت مواد اولیه و … اشاره کرد. در مطلب " عوامل موثر بر قیمت آهن آلات " به صورت کامل در این باره صحبت کرده ایم.
