میلگردها با هدف افزایش مقاومت یک سازه در ساختمان مورد استفاده قرار می‌گیرند. در نتیجه انواع مختلفی دارند که با توجه به ویژگی‌هایی که دارند، مورد استفاده قرار می‌گیرند. یکی از روش‌هایی که تأثیر زیادی در افزایش ایمنی و طول عمر ساختمان دارد، اجراء میلگرد بستر در دیوارها است. در این مطلب از فولاد رامیار صنعت قصد داریم ۰ تا ۱۰۰ نحوه اجرای میلگرد بستر و اصول اجراء آن را به صورت کامل شرح دهیم.
آرماتور بستر چیست؟
میلگرد بستر در واقع شکلی از میلگرد آجدار است که در آن دو میلگرد آجدار به موازات هم و در فاصله استاندارد ۵. ۵، ۱۱ و ۱۵ سانتی‌متر قرار می‌گیرند. فضای بین دو میلگرد آجدار با یک مفتول به صورت زیگزاگ یا نردبانی پر می‌شود.
از لحاظ مشخصات فنی و ظاهری، میلگرد بستر از جنس فولاد ساخته شده. این محصول دارای ضخامت ۴ میلی‌متر بوده و برای افزایش مقاومت در برابر زنگ‌زدگی، با پوشش گالوانیزه پوشانده شده است. وجود آج بر روی سطح میلگرد بستر موجب افزایش چسبندگی آن با ملات شده و استحکام سازه را بهبود می‌بخشد.
در مطلب " میلگرد بستر چیست؟ " بیشتر در این باره صحبت کرده ایم.
کاربرد میلگرد بستر چیست؟
به طور کلی دیوارهای ساخته شده با سیمان، سفال و یا بلوک آجری به تنهایی یکپارچگی خوبی نداشته و در برابر زلزله نیز مقاوم نیستند. این دیوارها با اجرای میلگرد بستر در برابر عوامل مختلف از جمله زلزله مقاوم خواهند بود.
انواع میلگرد بستر کدام است؟
در واقع میلگردهای بستر بر اساس شکل هندسی و نحوه قرارگیری مفتول میانی آنها دسته‌بندی می‌شوند.
- میلگرد بستر خرپایی: هنگامی که مفتول میانی به شکل ۷ و ۸ یا زیگزاگ با فرآیند جوش مقاومتی بین دو میلگرد بلند قرار داده شود، میلگرد بستر خرپا ایجاد می‌شود.
- میلگرد بستر نردبانی: در صورتی که مفتول میانی بر مفتول‌های کنار عمود باشند و ظاهری شبیه به نردبان داشته باشد، به آن میلگرد بستر نردبانی می‌گویند.

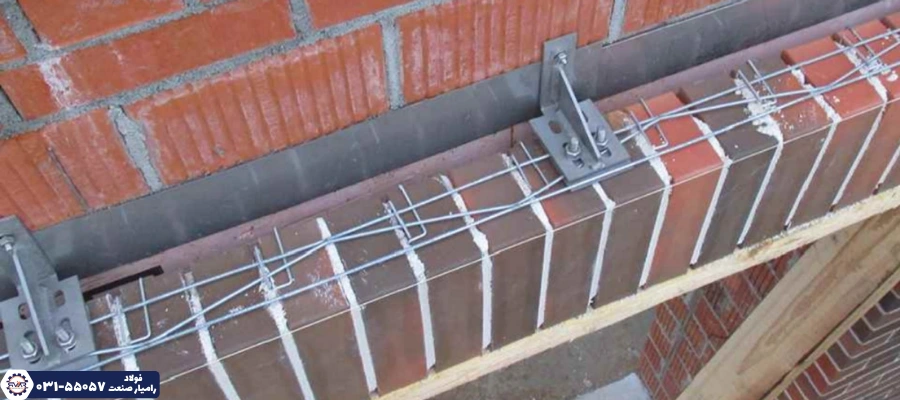

لوازم جانبی برای اجرای میلگرد بستر
برای اجرای صحیح میلگرد بستر به ستون بتنی و فلزی، از لوازم جانبی استفاده می‌شود که به منظور تثبیت میلگرد بستر روی ستون و جداسازی دیوار از ستون به کار می رود.
- قلاب و گیره : پس از سوراخکاری‌های دقیق، قلاب‌هایی درون کار نصب می‌شوند تا اتصال‌ها را ایمن‌تر کنند. سپس گیره داخل قلاب انداخته می‌شود.
- ناودانی منقطع : می‌توان از ناودانی منقطع به جای نبشی یا گیره و قلاب استفاده کرد، یا گاهی هر دو همزمان به کار می‌روند. ناودانی‌ها معمولاً به طول ۵۰ سانتی‌متر هستند و در ستون های بتنی با کار گذاشتن ورق‌های فلزی داخل قالب قبل از بتن‌ریزی اجرا می‌شوند.
- بست رادیکالی: این بست‌ها می‌توانند جایگزین نبشی یا ناودانی‌های منقطع شوند. بست رادیکالی بستی است که در انتها یک خم دارد و به آن بست ارتجاعی نیز می‌گویند.
- رول پلاک و پیچ : قرار دادن رول پلاک در محل‌های سوراخ شده، امکان اتصال گیره با استفاده از پیچ‌های محکم را فراهم می‌کند. برای نصب ناودانی یا گیره، استفاده از رول بولت یا پیچ و رول پلاک مجاز است؛ روش پیچی به دلیل سهولت نصب، ترجیح داده می‌شود.
نحوه اجرای میلگرد بستر در دیوار
از میلگرد آجدار برای افزایش مقاومت سقف استفاده می‌کنند. اما عمده کاربرد میلگرد بستر برای افزایش مقاومت دیوارهای یک ساختمان در برابر زمین لرزه است. نحوه اجرای میلگرد بستر در ساختمان سازی به این صورت است که این المان ها به صورت افقی یا عمودی روی انواع دیوار باربر و غیر باربر نصب می‌شوند. از این محصول در انواع دیوارها می‌توان استفاده کرد؛ از جمله:
- لیکا
- هبلکس
- دیوارهای آجری
- بلوک‌های سیمانی
- بلوک‌های ACC
- دیوارهای آجری سفالی (CLB)
- بلوک‌های بتنی توخالی (HCB)
همانطور که گفتیم هدف از اجرای میلگرد بستر در ساختمان، افزایش مقاومت سازه و جلوگیری از ریزش دیوارها است. زمانی که از این مقطع فولادی در سازه استفاده شود، دیگر نیاز به ناودانی نخواهد بود و به جای آن از گیره و قلاب استفاده می‌شود. برای اجرای میلگرد بستر در سازه باید طبق آیین نامه عمل کرد. به این صورت که این مقطع فولادی باید کاملا داخل ملات مدفون شود.
0 تا 100 نحوه اجرای میلگرد بستر
مراحل اجرای میلگرد بستر باید بر آخرین آیین نامه اجرای میلگرد بستر باشد. بر این اساس روش نحوه اجرای میلگرد بستر به شرح زیر می‌باشد:
- اولین گام در نحوه‌ی اتصال میلگرد بستر به ستون بتنی این است که محل قرارگیری گیره ها روی ستون را در یک تراز مشخص، تعیین کنیم. پس از آن باید علامت زنی آکس آنها و محل سوراخکاری روی ستون ها برای قرارگیری گیره ها انجام می‌شود.
- محل های مشخص شده را به کمک دریل سوراخ می‌کنیم.
- گام سوم از نحوه اجرا میلگرد بستر، جایگذاری رول پلاک ها در محل سوراخ است.
- پس از اتمام این مرحله، گیره ها را در محل رول پلاک پیچ می‌کنند.
- یکی دیگر از مراحل نحوه اجرای میلگرد بستر در دیوار، استفاده از وادارهای میانی در دیوار با طول بیش از 4 متر است.
- پس از اتمام مرحله قبل، در محل اتصال وادارها برای کاشت پلیت اقدام می‌کنند. پای وادار با اتصال مفصلی و بالای آن را با اتصال کشویی انجام می‌دهند.
- برای جداسازی دیوار از ستون، از یونولیت یا پشم سنگ ضد رطوبت بین دیوار استفاده می‌کنند.
- در این مرحله از اجرای میلگرد بستر در دیوار، به کمک بلوک، سفال یا هر نوع مصالح دیگر برای اجرای دیوار اقدام می‌کنند. سپس با فشردن مصالح دیوار چینی به یونولیت و اجرای میلگردهای بستر به صورت یک در میان، عملیات را ادامه می‌دهیم.
- در مرحله اجرای میلگرد بستر در رج آخر یا ما قبل آخر، تیر سقف از دیوار به کمک مصالح تراکم پذیر جدا می‌شود. این جداسازی باید به اندازه 2.5 سانتی متر زیر تیر انجام شود. لازم به ذکر است که مصالح تراکم پذیر می‌تواند یونولیت باشد.
- برای اتصال میلگرد بستر به ستون فلزی، بست (گیره) به وسیله جوشکاری به ستون وصل می‌شود. سپس قلاب داخل گیره انداخته می‌شود.
استاندارد اجرای میلگرد بستر چیست؟
- در نقاطی که امکان تنش بیشتری وجود دارد مثل گوشه های دیوار از اتصالات کنترل کننده استفاده می‌شود.
- محدود کردن نسبت ارتفاع به طول دیوار؛ به عنوان مثال در دیوارهایی که طول زیادی ندارند، باید حتی الامکان از طراحی ارتفاع زیاد جلوگیری کرد.
- حتی الامکان فضای بین بلوک ها یا آجرها باید کم در نظر گرفته شود.
مزایای میلگرد بستر چیست؟
بسیاری از پیمانکاران از استفاده از آرماتور بستر پرهیز می‌کنند. این در حالیست که استفاده از آن در ساختمان مزایای زیادی دارد. در ادامه به بررسی مزایای اجرا میلگرد بستر در سازه می‌پردازیم:
- کنترل عرض و فاصله ترک ها در اثر تغییر شکل های حرارتی؛
- قابلیت قرارگیری در دیوار به صورت عمود برهم؛
- امکان برقراری اتصال در دیوارهای متقاطع؛
- عدم نیاز به واحدهای بنایی با شکل خاص؛
- بهبود شکل پذیری دیوارهای مختلف؛
- اتصال دیوارهای دو لایه به یکدیگر؛
- افزایش مقاومت برشی داخل دیوار؛
- عدم تغییر در فرایند ساخت دیوار؛
- عدم نیاز به دوغاب؛
نحوه محاسبه میلگرد بستر برای سازه
محاسبه میزان آرماتور بستر بر اساس مبحث هشتم مقررات ملی، به دو روش انجام می‌شود. این دو روش عبارت است از:
- روش محاسباتی: بر اساس پیوست ششم آیین نامه 2800، مجموع سطوح میلگرد بستر مورد استفاده در سازه باید برابر 0.0003 سطح مقطع موثر دیوار باشد.
- روش تجویزی: به ازای حداکثر هر 40 سانتی متر ارتفاع دیوار باید یک ردیف آرماتور بستر به کار برود.
الزامات آیین نامه‌ای و نکات کلیدی در اتصال
برای اطمینان از اجرای میلگرد بستر و اتصال آن به ستون، باید ضوابط آیین نامه‌ای مانند مقررات ملی ساختمان و آیین‌نامه ۲۸۰۰ رعایت شود.
- بررسی ابعاد دیوار: برای اتصال میلگرد بستر به ستون باید ابتدا طول و ارتفاع دیوار بررسی شود. اگر طول دیوار بیش از ۴ متر باشد، باید برای اجرای کار از وادارهای میانی یا وال پست استفاده کرد.
- نوع میلگرد: میلگردهای ساده و آجدار هر دو به عنوان میلگرد بستر به ستون متصل می‌شوند. حداقل قطر میلگرد بستر باید ۴ میلی‌متر و از نوع آجدار باشد.
- فواصل عمودی: فاصله بین میلگردهای بستر در دیوار باید به اندازه‌ای باشد که استحکام دیوار حفظ شود. معمولاً هر دو رج آجر یک‌بار میلگرد بستر قرار می‌گیرد و در مجموع، فاصله عمودی بین میلگردها نباید از ۱ متر بیشتر شود.
- استفاده از شاخک انتهایی: در صورت استفاده از میلگرد بستر، می‌توان از شاخک انتهایی آن برای اتصال دیوار به ستون در جهت خارج استفاده کرد و نیازی به استفاده از نبشی یا ناودانی نیست.
- ضد خوردگی: برای جلوگیری از خوردگی، میلگردهای بستر باید پوشش گالوانیزه یا پوشش اپوکسی داشته باشند یا از جنس فولاد ضد زنگ باشند.
- تمیزکاری ستون: برای ایجاد نشیمن مناسب برای نصب گیره‌ها یا ناودانی‌ها، ترجیحاً ابتدا ناصافی‌ها و زائده ستون‌ها مانند محل درز قالب‌ها باید تراشیده شود.
تفاوت وال پست و میلگرد بستر چیست؟
- استفاده از میلگرد بستر مقرون به صرفه تر است؛
- فرایند اجرای آرماتور بستر نسبت به وال پست آسانتر است؛
- اجرا وال پست باید توسط متخصص و با جوشکاری انجام شود؛
- اجرای آرماتور بستر به زمان کمتری نسبت به وال پست نیاز دارد؛
- وال پست تحمل فشار بیشتری در برابر نیروهای برشی و فشاری دارد؛
- وال پست به کمک نبشی و میلگرد بستر با میلگرد قطر 4 میلی متر ساخته می‌شود؛
نکات مهم نحوه اتصال میلگرد بستر
برای اجرای صحیح میلگرد بستر طبق مقررات ملی ساختمان باید مفتول‌های طولی باید کاملاً در ملات افقی قرار گرفته و همه جداره‌های دیوار را پوشش دهند. اگر فضای بین جداره‌ها با ملات یا دوغاب پر شده باشد، ضوابط اجرای میلگرد بستر بر دیوار بنایی معمولی اعمال می‌شود، اما در صورت خالی بودن، باید شرایط خاصی مانند ضخامت، ارتفاع و نوع تکیه‌گاه رعایت شود.
از نظر اجرایی، در ساختمان‌های بنایی معمولی نیازی به بست‌های اضافی نیست و میلگرد بستر در میان رج‌ها نصب می‌شود، اما در سازه‌هایی که از چسب‌های ساختمانی مثل هبلکس استفاده می‌شود، اتصال بلوک‌ها باید با بست‌های فولادی جایگزین انجام گیرد. برای جلوگیری از خوردگی، میلگرد بستر باید دارای پوشش گالوانیزه یا اپوکسی باشد و در صورت نبود این پوشش، از فولاد ضد زنگ استفاده شود. کیفیت پوشش تأثیر مستقیمی بر قیمت میلگرد بستر دارد، به طوری که اختلاف قیمت‌ها معمولاً ناشی از نوع و کیفیت روکش گالوانیزه است.
